Az alternatív energiát felhasználó rendszerek egyikének, a Napelemes rendszerek alapját a napelemek képezik.
Napelem cellák – példa
Napelem, HMKE
Vajon mi is az a Napelem?
Egyszerúen fogalmazva, a Napelem képes elektromos energiává alakítani a Napból érkező, igen számottevő fényenergiát. Megújulónak tekinthető, mert földi léptékekkel mérve mennyisége szinte nem csökken a múló évek alatt.
A Napelemeket telepítési szempontbó szeretnénk most osztályozni, hiszen a beépítést fontolgató felhasználót leginkább ez érdekli.
A Napelemek hatásfoka:
A Naplemek igen jellemző tulajdonsága az, hogy mennyire képesek a fényt hasznosítani, azaz 1 kW „beeső” napenergiából mekkora elektromos energiát képesek előállítani. Ez minél nagyobb, annál jobb. Meghatározói a napelemk anyaga, gyártási technológiája.
Jelenleg ez a hatásfok 8-15% között mozog, de hallani már 40% körüli hasznosítási eredményekről (most, 2014-ben egyelőre kísérleti stádiumban). Sajnos a hatásfok jelenleg az árra vonatkozóan is elég nagy befolyással bír.
A Napelemtábla mérete:
A hatásfok máris meghatározza a méretet. Minél jobb a hatásfok, annál kisebb az ugyanazon teljesítményhez tartozó méret.
Nézzünk egy példát: Ha egy napelem 1 kW fényenergia ér négyzetméterenként és a hatásfoka 10%, akkor 1 m2 napelem 100 W teljesítményt képes leadni. Ha ez 15%, akkor 150 W-ot. Mindebből könnyen kiszámítható az, hogy egy átlagos háztartáshoz szükséges 2500 Wp teljesítményhez milyen felület szükségeltetik.
A képített Napelem rendszer élettartama:
A Napelemek élettartama az alkalmazott anyagok minőségétől, a gyártás technológiájától nagymértékben függ. Itt is a gyártók adataiból kell kiindulnunk elsősorban, illetve a szerzett tapasztalatok is irányt adhatnak. Tekintettel arra, hogy it 10-20 éves léptékekről beszélünk, a választásnál körültekintőnek kell lennünk.
Milyen napelemek beszerelésével foglalkozunk mi?
Napelemtáblák a tetőn
Napelem, HMKE
Kiváló minőségű, német minőségirányítás mellett gyártott napelemek, főként hálózatba visszatápláló rendszerekhez.
A napelemekre 10 év teljes körű jótállás, továbbá 10 évre 90%-os, illetve 25 évre 80%-os teljesítménygarancia vonatkozik.
Hazai áramszolgáltatók által elfogadott hálózatba visszatápláló inverterek, 5 év garanciával. (a garancia bővíthető)
Szakszerű tanácsadás, tervezés és kivitelezés a lakosság és vállalatok részére.
Egy átlagos családi ház naperőművének telepítési költsége kb. 10 év alatt megtérül.
A Nap természetes, tiszta és kimeríthetetlen energiaforrás. Vele élünk – éljünk vele!
A napelemek által megtermelt villamos energia bármire felhasználható (elektromos fűtés, elektromos bojler, légkondicionáló berendezés, világítás működtetésére), a többletet pedig vissza lehet táplálni a hálózatba.
Referenciafotók:
Illetve, ha egyenként, munkákra bontva szeretné megtekinteni őket, akkor kérem, kattinson ide (https://komfortoshaz.hu/referencia/)!
Mi a háztartásokban alkalmazható Napelemes rendszer hivatalos neve Magyarországon?
A napelemes rendszer hivatalos neve: Háztartási Méretű KisErőmű (HMKE).
A háztartási méretű kiserőmű csatlakozási teljesítménye nem haladja meg az 50 kVA-t. Ezen teljesítményhatárig nem csak lakossági ügyfél, hanem önkormányzat és vállalkozás is létesíthet HMKE-vet.
A termelt villamos energiát az üzemeltető kérésére az adott csatlakozási ponton értékesítő villamosenergia-kereskedő vagy egyetemes szolgáltató köteles átvenni.
A létesítés általános feltételei:
A kiserőmű csak a mindennapszaki csatlakozási pontra kapcsolódhat rá, a meglévő rendelkezésre álló teljesítmény nagyságáig. Pl. 1 x 32A a lekötött teljesítmény – azaz ekkora kismegszakító van a villanyóra alatt -, akkor maximum kb. 7 kW-nyi napelem telepíthető.
Vezérelt áramkörre (éjszakai áram) kiserőmű nem csatlakozhat.
Amennyiben a rendelkezésre álló teljesítmény kisebb, mint a kiserőmű teljesítménye, akkor először teljesítménybővítést kell kérni, ami max. 32A összteljesítményig ingyenes.
A kiserőművek 2,5 kVA-ig egyfázisúan csatlakoztathatók, 5 kVA teljesítmény felett csak háromfázisú villamosenergia termelő berendezés kapcsolható a hálózatra. Amennyiben a felhasználó egyfázisú csatlakozással rendelkezik, és a szerződésében szereplő kismegszakító érték megengedi, több egyfázisú HMKE is csatlakoztatható, de ezek összteljesítménye legfeljebb 5 kVA lehet. 2,5 kVA és 5 kVA közötti teljesítmény külön vizsgálat tárgya.
A napelemes rendszer vázlata:
Mi kell egy Háztartási Méretű KisErőműhöz (HMKE)? Állítsunk össze egyet elméletben, itt és most:
– napelem tábla
A napelem vagy fotovillamos elem (photovoltaic=PV) az elektromágneses sugárzást (napfényt) közvetlenül villamos energiává alakítja. A napelemtábla több napelemcellából áll össze. Egy napelemtábla teljesítménye tipikusan 250 Wp. Nézzük az alábbi példát egy összeállításra:
 Napelemcella – Napelem, HMKE |
x 72 = |
 Napelemtábla – Napelem, HMKE |
– inverter
Az inverter a napelem által előállított egyenáramot váltakozó árammá alakítja át. Ezt a váltakozó áramot lehet visszatáplálni a hálózatba. Ilyen esetben hálózatvezérelt inverter szükséges, mely hálózati hiba esetén automatikusan leválik a hálózatról (ha a szolgáltató lekapcsolja az áramot, akkor az inverter automatikusan kikapcsol).
Fronius inverter napelemes rendszerhez
Napelem, HMKE
– lakáselosztó
A lakáselosztó általában adott, de szükség lehet a bővítésére, vagy egy külön elosztó felszerelésére. Biztosítja az inverterből érkező villamos áram igény szerinti összeköttetését a lakás vagy a hálózat irányába.
Lakás elosztótábla – példa
Napelem, HMKE
– oda-vissza (kétirányú) mérő villanyóra
Az teljesítménymérő-óra tulajdonsága az, hogy mind a bejövő (saját, azaz az ingatlan fogyasztása), mind pedig a kimenő (hálózatba visszatápláló, azaz számunkra kedvező) teljesítményt képes mérni. Nekünk „csak” a különbségről kell tudomást vennünk, amely szerint a végső számlát kiállítják. Ha többletet termeltünk, akkor mi nyertünk (és miért ne?). Az oda-vissza mérő villanyórát csak az áramszolgáltató biztosítja és csak ők cserélhetik.
Kétirányba mérni képes (oda-vissza) teljesítménymérő (villanyóra) – példa
Napelem, HMKE
– tartószerkezet
A tartószerkezetnek is időtállónak kell lennie, hiszen a táblák súlyát, a hóterhelést, szélnyomást is ki kell bírniuk. A különböző héjazatokhoz, cserepekhez különböző típusú rögzítőeszközök kaphatók.
Napelemtábla tartószerkezete
Napelem, HMKE
Egy kis érdekesség a napelemes rendszerek világából…
Míg hazánkban még nehézkes egy napelemes rendszert lepapírozni és megfinanszírozni, addig Németországban máshogy állnak a dolgokhoz. Állami támogatással, pályázatokkal segítik a telepítést, s az sem elhanyagolható tény, hogy ott többet fizetnek pl. a gazdának a visszatermelt villamos áramért, mint amennyiért megveszi. Ezért mondják, hogy még a kutyaházon is napelem van…

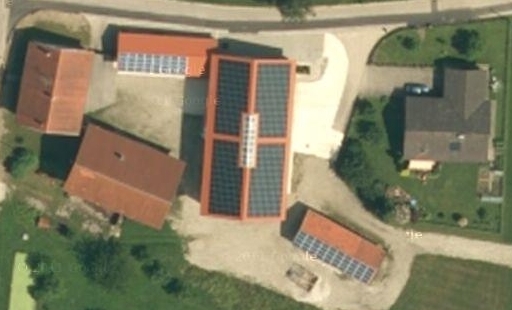

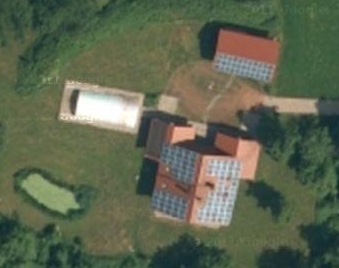

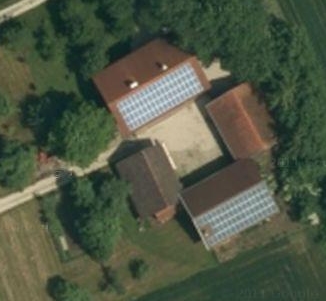

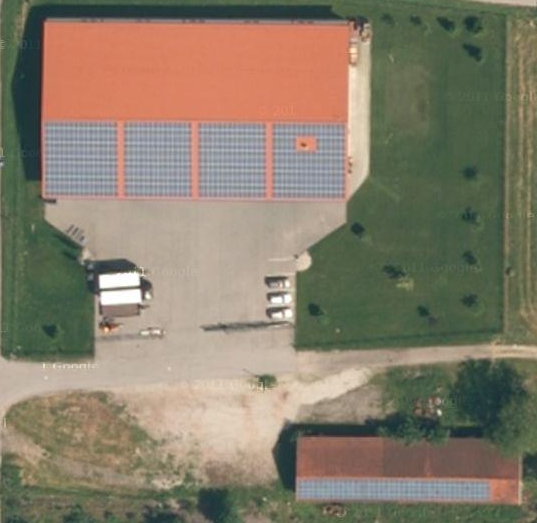

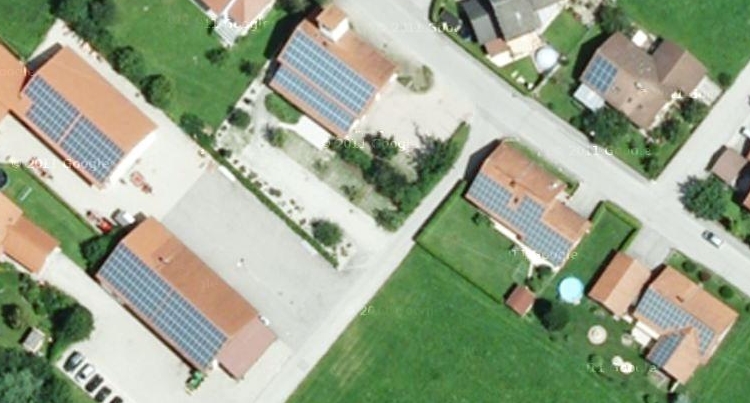

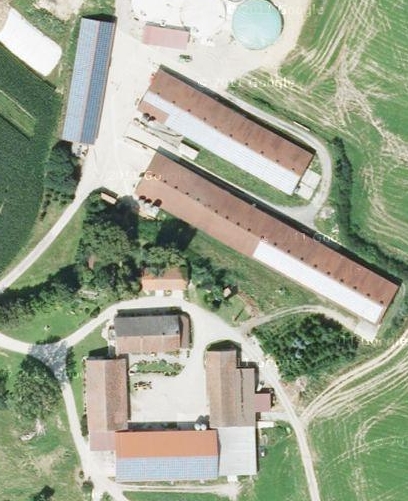

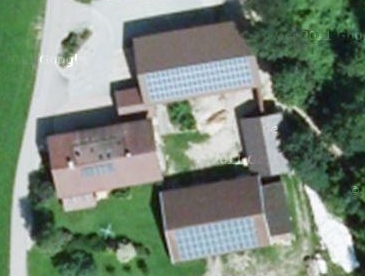

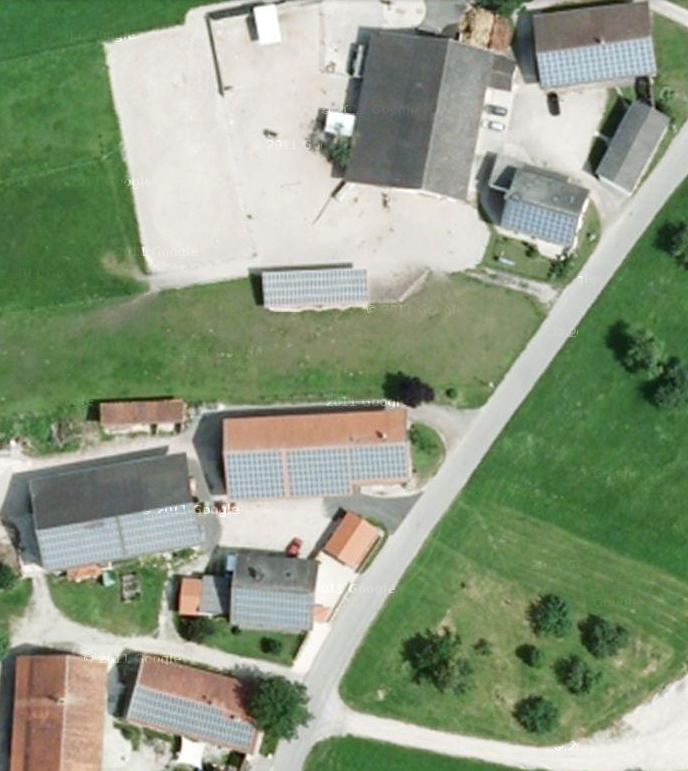

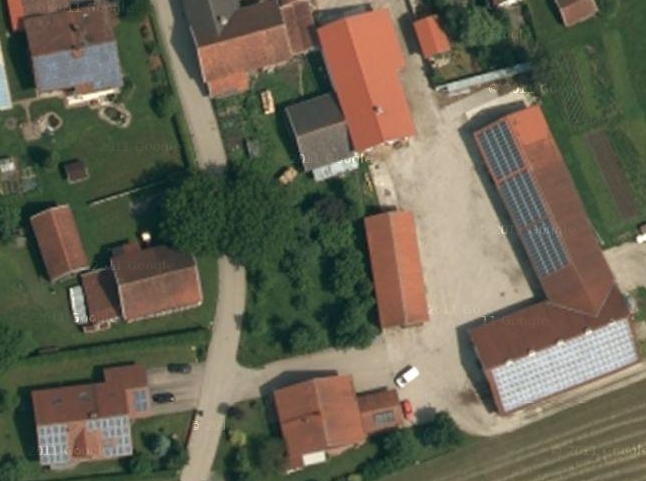

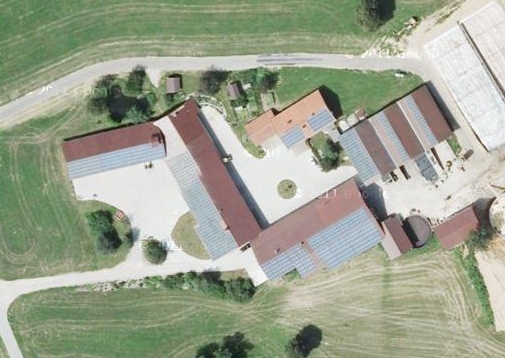

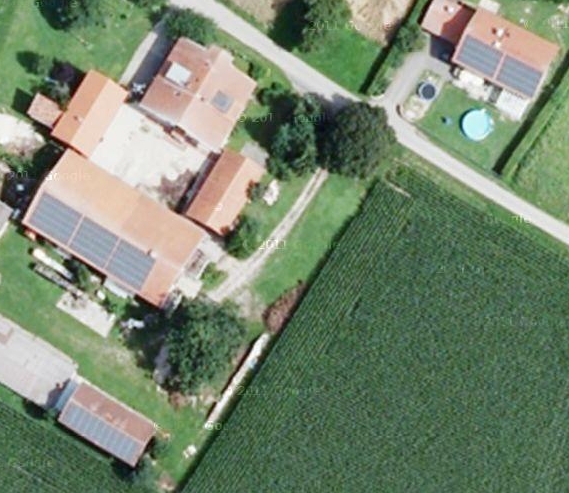

Álljon itt néhány kép bajorországi gazdaságokról a Google Earth-nek köszönhetően. Látható, hogy a max. 75 %-os teljesítményt nyújtó keleti és nyugati oldalakra is telepítenek a minél jobb helykihasználás végett:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Bízunk benne, hogy leírásunk alapján Ön is kedvet kapott egy Napelemes rendszer telepítéséhez. Bármilyen kérdése merülne fel, forduljon szakembereinkhez. Mindenben állunk szíves rendelkezésére.
A Komfortos Ház csapata.
